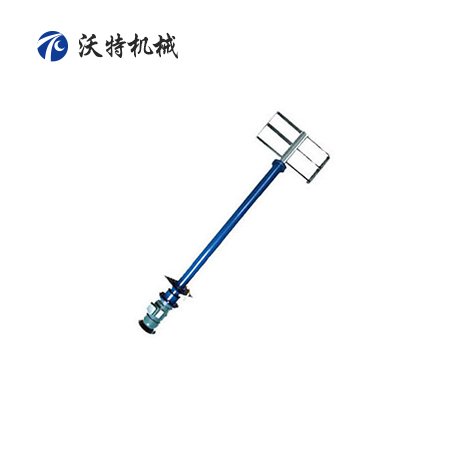

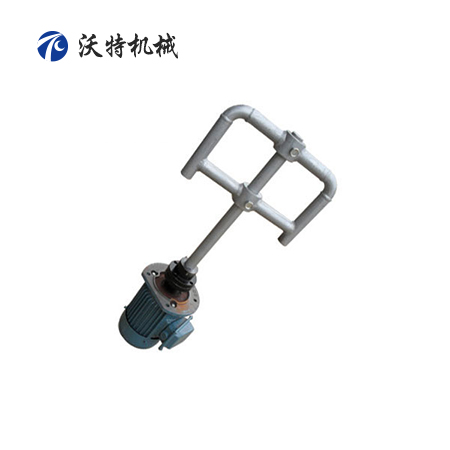

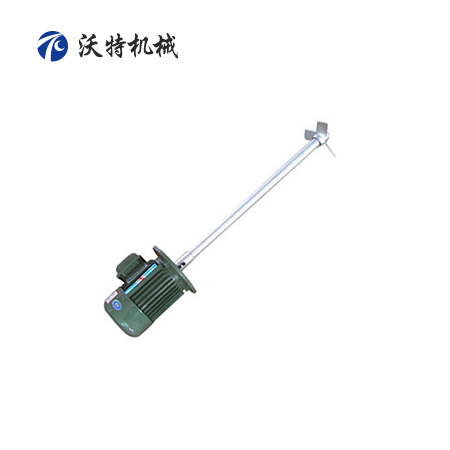

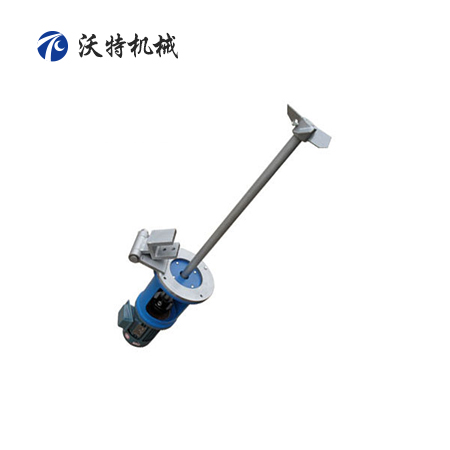

框式攪拌器一般使用于粥狀物料的攪拌，攪拌轉數以60-130r/min為宜。

可視為槳式攪拌器的變形，其結構比較堅固，攪動物料量大。如果這類攪拌器底部形狀和反應釜下封頭形狀相似時，通常稱為錨式攪拌器。框式攪拌器直徑較大，一般取反應器內徑的2/3～9/10，50～70r/min。框式攪拌器與釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌器葉片所帶動的液體把靜止層從反應釜壁上帶下來；慢速旋轉時，有刮板的攪拌器能產生良好的熱傳導。這類攪拌器常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。

錨式、框式攪拌器屬于同一類，統稱錨框式攪拌器，該種攪拌器的葉輪槳徑對罐徑之比較大。使用于低粘度液體時，錨式葉輪的葉徑與罐徑比為0.7～0.9，對于高黏度液體則為0.8～0.95.轉速通常為10～50r/min。為了增大攪拌范圍和帶走罐壁上的殘留物或液層，錨框式攪拌器的外廓要接近攪拌罐的內壁，其底部的形狀為適應罐底的輪廓也有橢圓、錐形等。為了增大對高粘度物料的攪拌范圍以及提高葉輪的剛性，還常常要在錨式及框式上增加一些立葉和橫梁，這樣使得錨框式的結構形狀出現了多種多樣。

適用的最高黏度為200～300Pa·s。

根據其形狀大致可分為錨式、橢圓框式、錐底框式、方框式以及錨框式等 。

選用步驟：

在用于高粘度流體的攪拌時，隨流體粘度的增高，罐內的流動減少，由傳動裝置傳入的能量作為葉輪和流體的摩擦（剪切）消耗掉的比例增大。從攪拌效果看，在葉片近旁有液體的交換，然而在軸的附近則存在幾乎不起攪拌作用的部分，使用變形框式葉輪（在框式上增加斜葉橫梁或立葉），可視情況改善，然而仍不能全部解決問題。要使高黏度流體完全流動非要用螺帶式葉輪那樣具有強制液體進行擠出流動的葉輪然而，與螺帶式葉輪相比，錨式葉輪的價格低，在葉徑和轉速相同時，錨框式攪拌器僅為螺帶的2/3，因此對那些不特別強調混合效果的場合，往往選用錨式葉輪。在特殊場合，為了消除錨式葉輪剪切力不大，以及軸附近有混合死區的缺點，可以用框式葉輪與多層渦輪式葉輪組合成同軸線雙周攪拌機。同時為了能利用其葉片與罐底和罐壁貼近的優點以獲得更高的傳熱效果，還可以在錨式葉輪的葉片上安裝刮板，不斷刮去易于附著在罐壁上的液體。

攪拌器選型步驟分析

攪拌裝置的設計選型與攪拌作業目的緊密結合。各種不同的攪拌過程需要由不同的攪拌裝置運行來實現，在設計選型時首先要根據工藝對攪拌作業的目的和要求，確定攪拌器型式、電動機功率、攪拌速度，然后選擇減速機、機架、攪拌軸、軸封等各部件。共具體步驟方法如下：

1.按照工藝條件、攪拌目的和要求，選擇攪拌器型式，選擇攪拌器型式時應充分掌握攪拌器的動力特性和攪拌器在攪拌過程中所產生的流動狀態與各種攪拌目的的因果關系。

2.按照所確定的攪拌器型式及攪拌器在攪拌過程中所產生的流動狀態，工藝對攪拌混合時間、沉降速度、分散度的控制要求，通過實驗手段和計算機模擬設計，確定電動機功率、攪拌速度、攪拌器直徑。

3.按照電動機功率、攪拌轉速及工藝條件，從減速機選型表中選擇確定減速機機型。如果按照實際工作扭矩來選擇減速機，則實際工作扭矩應小于減速機許用扭矩。

4.按照減速機的輸出軸頭d和攪拌軸系支承方式選擇與d相同型號規格的機架、聯軸器

5.按照機架攪拌軸頭do尺寸、安裝容納空間及工作壓力、工作溫度選擇軸封型式

6.按照安裝形式和結構要求，設計選擇攪拌軸結構型式，并校檢其強度、剛度。

如按剛性軸設計，在滿足強度條件下n/nk≤0.7

如按柔性軸設計，在滿足強度條件下n/nk>=1.3

7.按照機架的公稱心寸DN、攪拌軸的擱軸型式及壓力等級、選擇安裝底蓋、凸緣底座或凸緣法蘭

8.按照支承和抗振條件，確定是否配置輔助支承。
